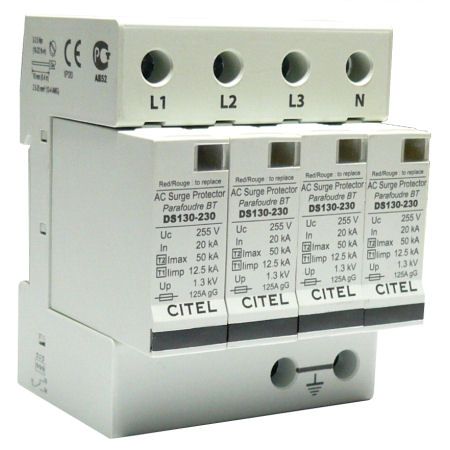

Tieto kombinované zvodiče prepätia typu 1+2 so svojimi malými rozmermi a šírkou iba 1 modul na pól (18mm) sú veľmi vhodné pre montáž aj do najmenších rozvádzačov. Zvodiče prepätia spĺňajú všetky požiadavky medzinárodných noriem. Impulzný (bleskový) prúd zvodiča prepätia činí 12,5 kA na pól a to ho robí ideálnym pre ochranu proti blesku pre budovy triedy rizika III a IV.
Dodávajú sa v jedno- až štvorpólovom prevedení pre všetky druhy siete.
Technické údaje:
| Menovité napätie | 230/400 V |
| Max. prípustné pracovné napätie Uc | 280 VAC |
| Menovitá frekvencia | 50–60 Hz |
| Typ ochrany | 1 (proti priamemu zásahu bleskom) + 2 (proti nepriamemu zásahu bleskom) |
| Impulzný bleskový prúd (10/350)μs Iimp | 12,5 kA |
| Max. zvodový prúd (8/20)μs Imax | 50 kA |
| Menovitý zvodový prúd (8/20)μs In | 20 kA |
| Napäťová ochranná hladina (Up) | < 1,3 kV |
| Napäťová ochranná hladina pri Iimp (Up) | < 1 kV |
| Pracovný priepustný prúd Ic | < 1 mA |
| Následný prúd If | nevzniká |
| Schopnosť zhášania následného prúdu Ifi | nekonečná |
| Doba odozvy tA | < 25 ns |
| Napätie TOV (dočasné prepätie) L-N UT | 440 V / 5 sec. |
| Skratová odolnosť pri maximálnom predistení IsccR | 25 kA |
| Počet pólov | 4+0 |
| Indikácia závady | mechanicky – červená farba |
| Pracovná teplota | -40 °C až +85 °C |
| Product Code | 9397 |
| Condition | New |
| Weight | 0.1kg |
