Vlastnosti, použitie:
• Ochrana trojfázových elektrických, najmä rotačných zariadení pred podpätím a zvýšením napätia
• Nastaviteľná horná a dolná medza fázových napätí pomocou otočných kolíkov na čelnom paneli

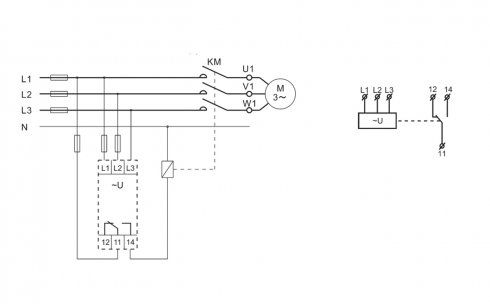

• Ak hodnota všetkých fázových napätí je medzi hornou a dolnou medzou, relé je zapnuté, kontakty 11 a 14 sú spojené

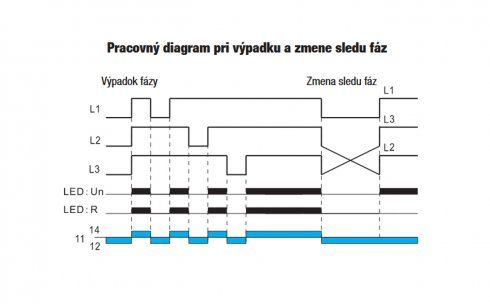

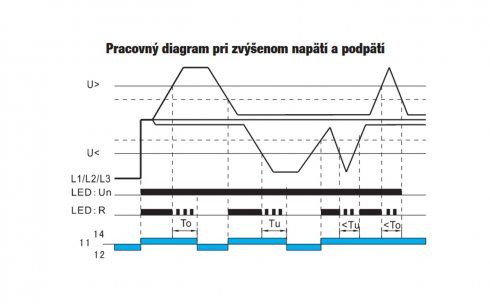

• Ak dĺžka trvania výkyvov ktoréhokoľvek fázového napätia je väčšia ako nastaviteľné časové oneskorenie alebo asymetria medzi fázovými napätiami je viac ako 8%, relé vypne pripojené elektrické zariadenie
• Po doznení výkyvov fázového napätia alebo poklesu asymetrie relé znovu zapne pripojené elektrické zariadenie po uplynutí nastaveného časového oneskorenia
Technické údaje:
| Menovité ovládacie napätie | AC 220-460 V |
Hysterézne napätie
| 2 % |
Elektrické napäatie kontaktov
| 10 A 230 VAC |
| Menovitý prúd | 10A |
Dolná úroveň napätia
| -2 ... -20 % |
| Horná úroveň napätia | +2 ... +20 % |
Nastaviteľný rozsah rozdielu fázových napätí
| 8% (fix)
|
Interval doby oneskorenia
| 0,1 - 10 sec.
|
Krytie
| IP20
|
Prierez zapojiteľných vodičov
| 1 - 2,5 mm2
|

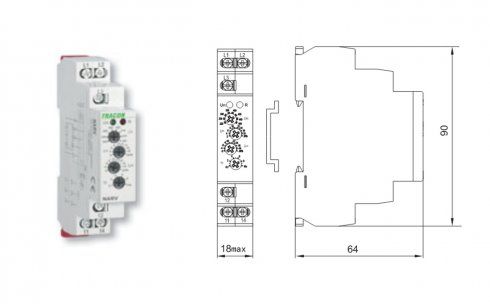

Rozmery
| 90 x 64 x 18 mm |
