Relé je určené pre kontrolu hladiny v studniach, nádržiach, bazénoch, tankeroch, zásobníkoch... a pod.

v rámci jedného prístroja je možné zvoliť tieto konfigurácie:

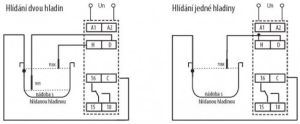

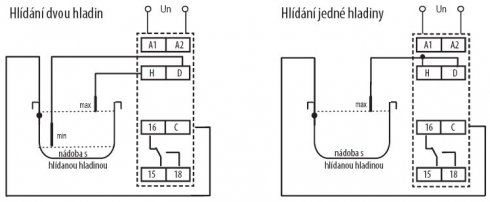

- jednohladinový spínač vodivých kvapalín (vznikne prepojením H a D)
- dvojhladinový spínač vodivých kvapalín (jednostavový stráži jednu úroveň hladiny, dvojstavový stráži dve úrovne = spína pri jednej úrovni a vypína pri druhej)

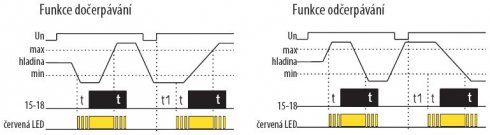

- voľba funkcie dočerpávanie alebo odčerpávanie
- nastaviteľné časové oneskorenie výstupu (0.5 - 10 s)
- potenciometrom nastaviteľná citlivosľ (5 - 100 kΩ)
- meracia frekvencia 10 Hz (zabraňuje polarizácii kvapaliny a zvýšenej oxidácii meracích sond)
- galvanicky oddelené napájanie UNI 24.. 240 V AC/DC
- výstupný kontakt 1×prepínací 8 A / 250 V AC1
- v prevedení 1-MODUL
- upevnenie na DIN lištu
- odporúčané meracie hladinové sondy SHR-1-M

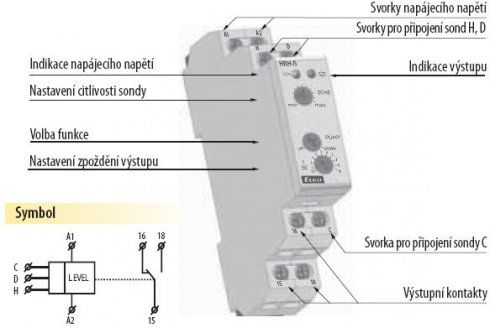

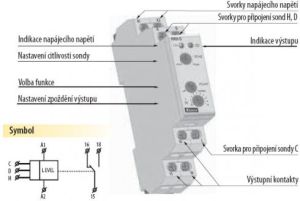

Relé je určené na stráženie výšky hladiny vodivých kvapalín s možnosťou voľby funkcie: dočerpávanie alebo odčerpávanie (PUMP UP alebo PUMP DOWN). Pre zamedzenie polarizácie a elektrolýzy kvapaliny a nežiaducej oxidácii meracích sond je k meraniu použitý striedavý prúd. Na meranie sú využité tri meracie sondy: H - horná hladina, D - spodná hladina a C - spoločná sonda. V prípade použitia nádrže z vodivého materiálu je možné ako sondu C využiť vlastné telo nádrže. Ak je požadované stráženie iba jednej hladiny je nutné spojiť vstupy H a D a pripojiť ich na jedinú sondu-v tom prípade citlivosť zníži napolovicu (2.5 ... 50kΩ). Sondu C je tiež možné spojiť s ochranným vodičom napájacej sústavy (PE). Pre zamedzenie nežiadúceho spínania rôznymi vplyvmi (znečistenie sond usadeninami, vlhkosť ...) je možné nastaviť citlivosť prístroja podľa vodivosti stráženej kvapaliny (zodpovedajúcej "odporu" kvapaliny) v rozsahu 5 až 100kΩ. Pre obmedzenie vplyvu nežiadaných spínaní výstupných kontaktov rozvírením hladiny kvapaliny v nádrži je možné nastaviť oneskorenie reakcie výstupu 0,5 - 10s.

Technické údaje:
